Edge LED, Direct LED или Mini LED – какую подсветку телевизора выбрать?

Качество изображения телевизора зависти от многих факторов: разновидности матрицы, количества пикселей, частоты обновления, набора цветокорректирующих слоев. В жидкокристаллических моделях к этому списку добавляется тип подсветки. Их несколько, каждая устроена по-своему и имеет свои особенности, преимущества и ограничения. В статье мы расскажем о том, как подсветка телевизора влияет на яркость, контрастность и точность цветопередачи изображения, чем Mini LED отличается от Edge LED и Direct LED и какие технологии используются в самых современных моделях.

Содержание:

• Что такое подсветка и зачем она нужна в телевизоре?
• Edge LED
• Direct LED
• Full Array и локальное затемнение
• Mini LED
• Что такое Dual LED?
• Краткое резюме: как выбрать подсветку телевизора

Что такое подсветка и зачем она нужна в телевизоре?

В недавней статье мы рассказали о том, как устроены и какие бывают матрицы в телевизорах. Напомним, что в жидкокристаллических экранах есть подсветка. Она создает поток света, который проходит через пиксели в матрице, окрашивается и выводится на экран в виде изображения. У OLED-телевизоров подсветки нет, так как там светятся сами пиксели. От подсветки в ЖК-экранах качество картинки зависит немногим меньше, чем от матрицы. Поэтому расскажем о ней подробнее.

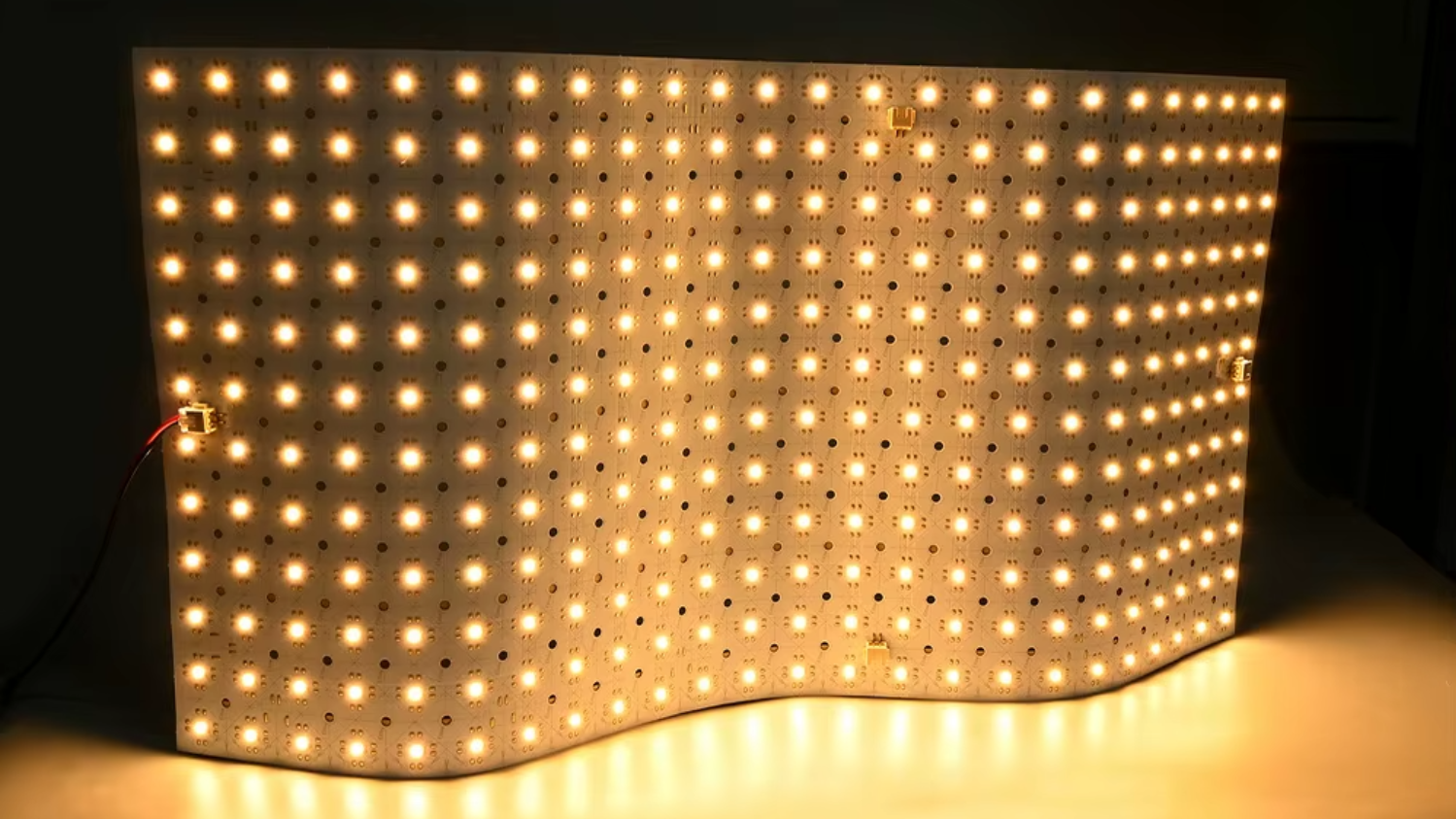

Итак, подсветка – это платформа с закрепленными на ней лампами, расположенная в задней части телевизора или монитора. Почему ее называют LED? LED расшифровывается как Light Emitting Diode, то есть светоизлучающий диод. Это такой крошечный элемент, который загорается, когда на него подается электричество. На подсветке расположены десятки, сотни, а иногда и тысячи таких мини-лампочек.

LED-подсветка пришла на смену CCFL. Это люминесцентные лампы с холодным катодом, у которых было много недостатков: они медленно нагревались и максимум яркости выдавали с задержкой, со временем тускнели, а сделать тонкий телевизор с ними было невозможно. LED выиграла у CCFL сразу по ряду параметров: панели стали тоньше и дешевле в производстве, а яркость и равномерность подсветки стали лучше.

Может показаться, что с появлением OLED-матриц, время ЖК-экранов подходит к концу. Но это далеко не так. Потенциал жидких кристаллов еще далеко не исчерпан. Это подтверждается регулярными новинками в ассортименте телевизоров и современными технологиями, которые производители внедряют в свои жидкокристаллические устройства. Часть из них касается как раз подсветок. Далее мы расскажем о разных типах LED. Основных из них три: Edge LED, Direct LED и Mini LED. Также есть их вариации. Обо всем этом читайте дальше.

Edge LED

Первый тип LED-подсветки – Edge LED. Слово Edge (край) в названии этого типа подсветки указывает на то, что неорганические диоды расположены по краям – по всему периметру или с двух сторон. Чтобы свет распределялся равномерно, перед подсветкой расположены специальные светорассеивающие слои, которые «размазывают» световой поток по всей площади экрана.

Из-за сложной оптической системы сделать резкие переходы черного в светлое трудно. Например, в центре экране появляется свеча, а вокруг темная комната. Телевизору нужно подсветить лишь небольшой участок, где находится этот фонарь, а все остальное – затемнить. Но в мониторе с Edge LED свет поступает от краев экрана, после чего распространяется по всей панели через светорассеивающую пластину. В результате, когда подсветка усиливается, чтобы ярче показать фонарь, свет одновременно «растекается» и в соседние области, которые должны оставаться темными. Из-за этого вокруг яркого объекта появляются ореолы, а темные участки становятся сероватыми.

Телевизор не может точно регулировать яркость отдельных участков, поэтому темный цвет оказывается не очень глубоким, а контраст – сравнительно невысоким. Это самый простой тип LED-подсветки, который выдает не очень качественное изображение. Зато телевизоры на Edge LED достаточно тонкие и легкие, стоят недорого, потребляют мало электричества.

Есть исключения из правила: встречаются и премиальные модели с Edge-подсветкой. Видимо, она нужна, чтобы сделать телевизор тоньше: отсутствие диодов в центре панели компенсируют дополнительные рассеивающие и QLED слои. Но недостатки никуда не исчезают: обычно у таких «теликов» контрастность 1:1000 и яркость не более 300 нит.

Плюсы Edge LED:

• тонкий корпус
• низкое энергопотребление
• низкая стоимость
• небольшой вес

Минусы Edge LED:

• слабый контраст
• засветы по краям
• неглубокий черный
• неравномерность подсветки

Direct LED

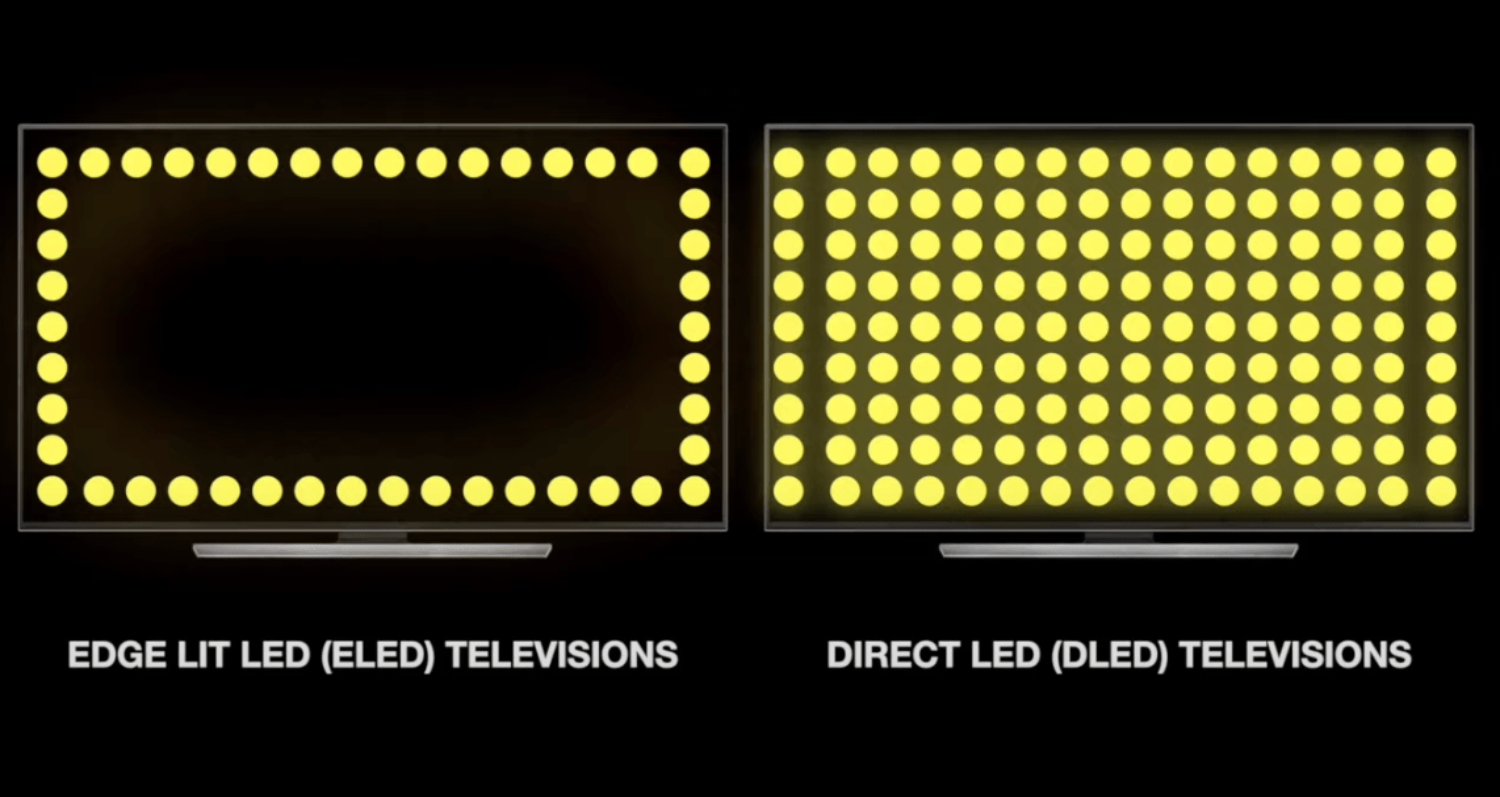

Как решить проблемы Edge LED? Расположить светодиоды по всей площади подсветки, а не только по краям! Это и есть Direct LED, то есть прямая подсветка: несколько десятков светоизлучающих элементов образуют сетку за ЖК-экраном, благодаря чему свет распространяется равномерно и более предсказуемо. В итоге имеем более высокую и стабильную яркость и лучший контраст за счет увеличения толщины корпуса. Зато отпадает необходимость в габаритных светорассеивающих пластинах – «размазать» свет по всему экрану становится гораздо проще.

В базовой разновидности Direct LED нет зон управления, то есть все светодиоды в подсветке либо одновременно включены, либо одновременно отключены. Из-за этого контрастность хоть и выше, чем у Edge LED, но все-таки ограничена: черные фрагменты изображения выглядят серыми, потому что туда проникает свет. Эта проблема будет решена в следующих поколениях панелей.

Плюсы Direct LED:

• равномерная подсветка
• меньше засветов, чем в Edge LED
• лучше контрастность в темных сценах
• стабильная яркость по всей площади
• умеренная стоимость

Минусы Direct LED:

• корпус толще
• яркость все еще ограничена
• больше светодиодов – дороже ремонт и замена подсветки
• большее энергопотребление по сравнению с Edge LED

Full Array и локальное затемнение

Full Array Local Dimming (иногда просто FALD, полноматричное локальное затемнение) – это усовершенствованный вариант Direct LED. Технически они не сильно отличаются. Ключевая особенность Full Array– увеличенное до нескольких сотен количество светодиодов, которые расположены плотной сеткой по всей поверхности подсветки. Но дело не просто в увеличении лампочек и, как следствие, яркости. Маленькие диоды получилось сгруппировать в управляемые зоны, которые можно отключать независимо друг от друга. Под светодиодами располагаются драйверы – модули управления, которые включают и выключают световые элементы, регулируют их яркость и распределяют нагрузку между зонами. То есть делают так, чтобы контраст и цвета на итоговой картинке выглядели так, как задумано.

На практике это работает следующим образом. Если на экране изображена луна или фонарь на фоне темного неба, то микросхемы подадут сигнал, чтобы увеличить интенсивность подсветки за ярким объектом, а за небом наоборот понизить. Эта технология получила название «локальное затемнение». Она стала настоящей революцией в сфере ЖК-телевизоров. Теперь на экране владелец устройства любовался высококонтрастным изображением с глубоким, почти идеально черным цветом, а не сероватым месивом. Появление подсветок Full Array и локального затемнения стало предпосылкой для появления функции HDR – расширенного динамического диапазона. Это технология, которая позволяет телевизору показывать гораздо более яркие светлые области, более глубокие темные участки и больше деталей в тенях и бликах, чем это делает обычный экран. Картинка стала сочной, богатой на цвета и насыщенной, а жидкокристаллические экраны как никогда приблизилась к OLED.

Стоит отметить, что иногда производитель вместо Full Array пишет Direct LED. Причина в том, что технологии похожи, и первая является логическим продолжением второй. Поэтому лучше смотреть не только на тип подсветки, но и наличие либо отсутствие локального затемнения. Оно, кстати, бывает и в новых моделях с Edge LED, но его эффект в данном случае сильно ограничен.

Плюсы Full Array:

• глубокий черный
• высокий контраст
• улучшение качества с HDR
• меньше засветов
• равномерная яркость

Минусы Full Array:

• более высокая цена
• ореолы вокруг ярких объектов все еще заметны
• большее энергопотребление
• сложность конструкции

Mini LED

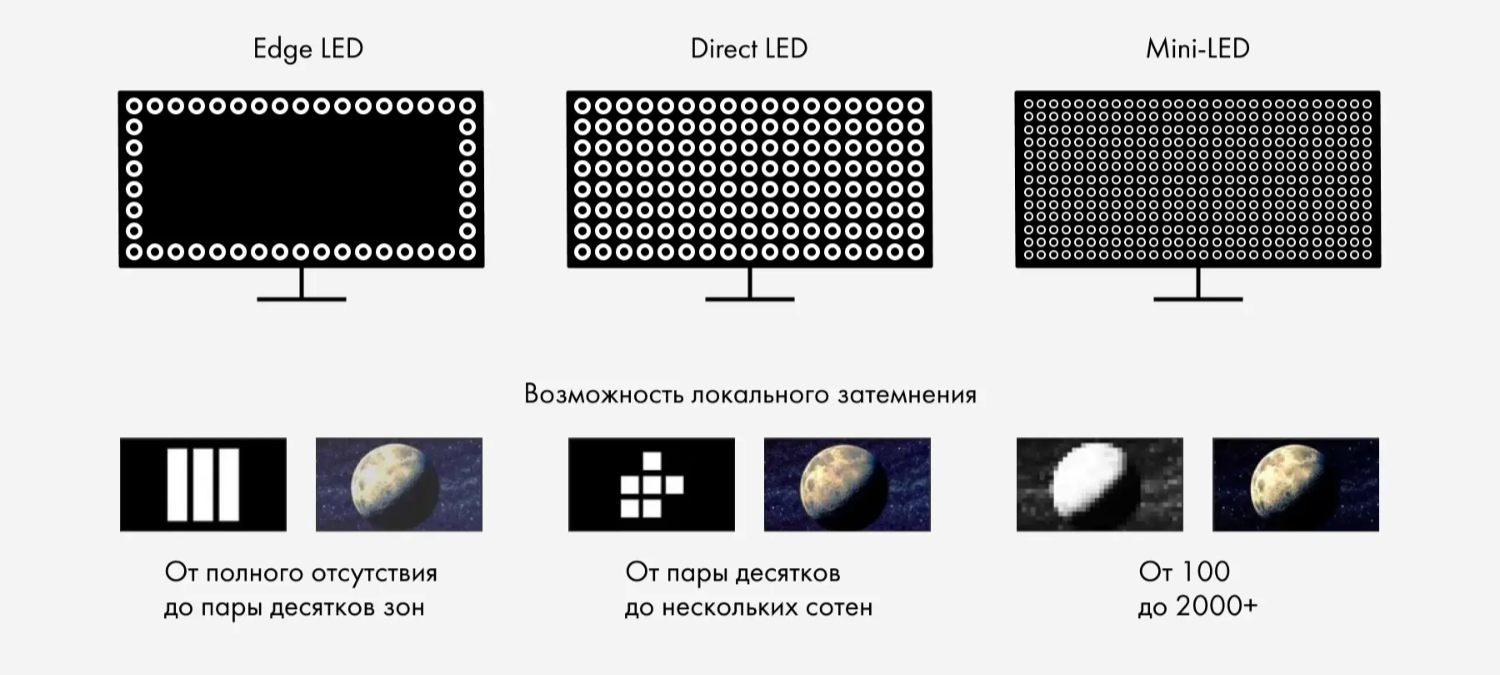

Что будет, если мы уменьшим светодиоды до размеров пылинки, и разместим на подсветке не десятки и сотни, а тысячи и десятки тысяч элементов? Яркость увеличится, а локальное затемнение получит апгрейд, так как регулируемых зон станет больше. Засветы и другие «артефакты» станут практически незаметны, хотя полностью избавиться от артефактов невозможно, ведь это по-прежнему ЖК-экран.

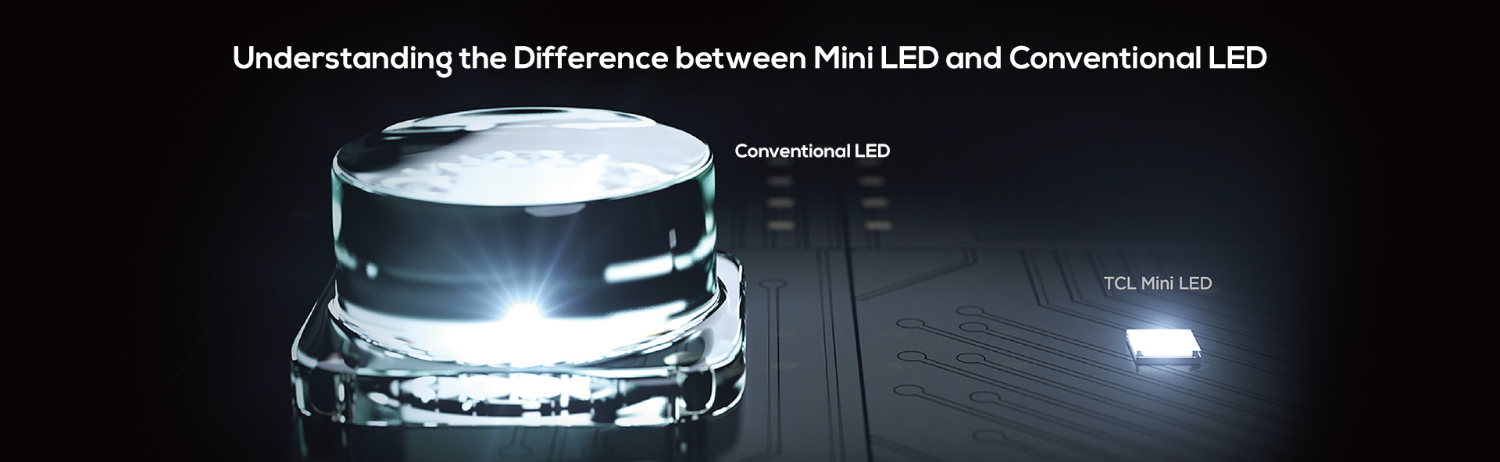

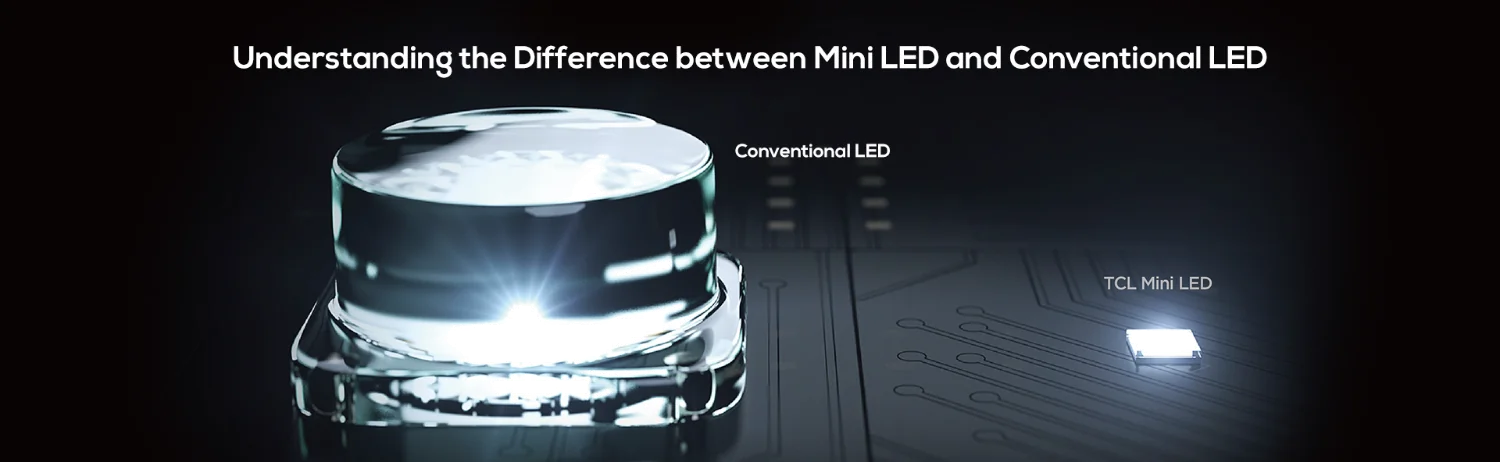

Это и есть Mini LED – самый продвинутый тип подсветки на данный момент. Размер светодиода здесь достигает 200 мкм, что примерно равно толщине двух волос. Благодаря этому их можно разместить тысячами по всей площади панели и объединить в сотни или тысячи зон локального затемнения. Телевизоры с Mini LED – чемпионы по уровню яркости. В плане общего впечатления от картинки они напрямую конкурируют с моделями на органических светодиодах. Многие предпочтут VA-телевизор с Mini LED подсветкой и слоем квантовых точек любой OLED-модели.

Не нужно путать Mini LED и Micro LED. Последняя – это новая технология, благодаря которой органические светодиоды работают как органические, то есть светятся сами. На нее возлагают большие надежды, но отличие от Mini LED очевидно: в телевизорах с Micro LED подсветки просто-напросто нет.

Плюсы Mini LED:

• очень высокая яркость
• черный еще более черный
• высокий контраст, но меньше, чем у OLED
• качественный HDR
• большое количество зон затемнения
• меньше засветов

Минусы Mini LED:

• цена подсветки еще выше, чем Full Array
• сложная электроника, дорогой ремонт
• расход энергии выше, чем у других LED

Что такое Dual LED?

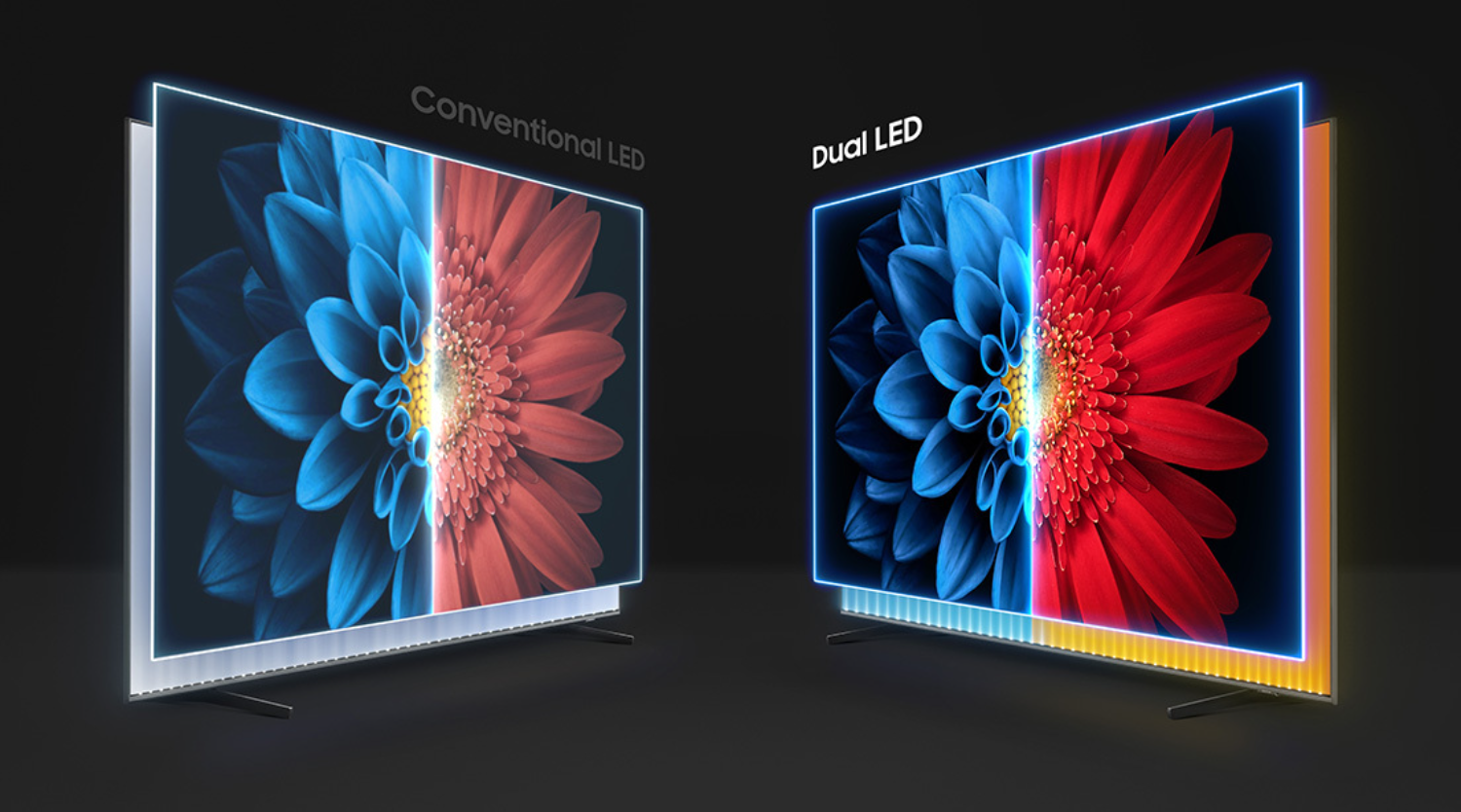

Стоит упомянуть еще одну разновидность подсветки – Dual LED. Это не особый тип, а скорее усовершенствованная версия Edge или Direct LED. Инженерам пришла идея использовать два типа светодиодов, отличающихся друг от друга цветовой температурой: один (желтый) отвечает за теплый свет, второй (синий) – за холодный. В обычных ЖК-телевизорах стоят светодиоды только одного типа, поэтому подсветка всегда имеет фиксированную температуру света, а цветовая точность зависит от фильтров и алгоритмов обработки. У Dual LED нет увеличенного количества зон затемнения, зато спектр света богаче, лучше цветопередача и освещение сцен более естественное. Чаще всего Dual LED встречается в телевизорах Samsung.

Краткое резюме: как выбрать подсветку телевизора

• Edge LED – легкий и тонкий корпус, экономичное энергопотребление, низкая цена; но контраст ограничен, есть засветы по краям и другие «артефакты».
• Direct LED – более равномерное распределение света и меньше «ореолов», чем у Edge; однако нет локального затемнения, корпус толще, HDR-эффект ограничен.
• Full Array (FALD) – множество диодов по всей площади + зоны локального затемнения; обеспечивает глубокий черный, высокий контраст и более качественный HDR, но телевизор дороже, может быть толще и потреблять больше энергии.
• Mini LED – очень плотная сетка мини-диодов и сотни-тысячи зон управления; дает выдающуюся яркость, отличные тени и классный HDR, но цена высокая, а подсветка сложно устроена.
• Dual LED – дополнительная технология в телевизорах Samsung, подразумевает сочетание теплых и холодных светодиодов для лучшей цветовой температуры и баланса цвета, особенно в темных сценах.
