Как собрать бюджетную систему видеонаблюдения?
Системы видеонаблюдения устанавливают в домах, гаражах, офисах, на дачах, складах и производственных помещениях. Если территория не очень большая, организовать видеомониторинг можно и собственными усилиями. Главное – разобраться в компонентах и подобрать составляющие под свои условия. В этой статье разберём, как самостоятельно собрать бюджетную систему видеонаблюдения, какие бывают камеры и регистраторы, где их размещать и как всё подключить без сложной настройки.
Содержание:
- Из чего состоит система видеонаблюдения?
- Камеры
- Видеорегистратор
- Накопитель
- Устройства вывода изображения
- Питание и передача сигнала
- Варианты систем видеонаблюдения
Из чего состоит система видеонаблюдения?
Полноценная система видеонаблюдения состоит из нескольких элементов:
- видеокамеры
- видеорегистратор
- накопитель данных
- устройства вывода изображения
- блоки питания и кабели
В наше время можно сэкономить и обойтись без некоторых составляющих. Все зависит от размера и особенностей помещения, наличия или отсутствия интернета, а также назначения система. Пройдемся по каждому устройству.
Камеры
Основу любой системы видеонаблюдения составляют видеокамеры. Они фиксируют изображение и передают сигнал на регистратор, облако или карту памяти. По принципу записи видео и передачи данных камеры делятся на аналоговые и IP.
- Аналоговые камеры передают изображение по коаксиальному кабелю. Они стоят недорого и работают стабильно, но у них не очень высокое качество картинки, а подключение к интернету напрямую невозможно – понадобится видеорегистратор. Такие камеры выбирают для дач и других помещений, где бывают не постоянно, а время от времени.
- IP-камеры – более популярное и удобное решение. Они подключаются по сети (LAN или Wi-Fi) и передают цифровое изображение с высоким разрешением (от 2 до 8 Мп). Многие модели поддерживают запись на карту microSD, передачу видео в облако и удаленный просмотр через приложение. IP-камеры проще в установке, а качество изображения заметно лучше. Именно они чаще всего используются в домашних и офисных бюджетных системах видеонаблюдения.
Проводные и беспроводные IP-камеры
Проводные камеры подключаются к роутеру или видеорегистратору через витую пару (Ethernet-кабель). Если используется технология PoE, по тому же кабелю передается и питание, что сильно упрощает монтаж. Главное преимущество – стабильная связь, отсутствие задержек и помех, возможность передавать видео в высоком разрешении даже при круглосуточной работе.
Беспроводные IP-камеры работают по Wi-Fi. Они передают изображение по воздуху, поэтому достаточно розетки рядом или блока питания 12 В. У некоторых моделей есть аккумулятор. Монтаж проще: камеру можно установить где угодно в пределах сети. Однако качество связи зависит от уровня сигнала Wi-Fi, а при слабом интернете могут возникать задержки или проподать изображение.
Сколько камер нужно и где их разместить?
По месту расположения камеры делятся на внутренние и внешние.
- Уличные камеры имеют влагозащиту не ниже IP66, козырек, чтобы на линзы не попадала вода и пыль. Часто оборудованы подсветкой для ночной съемки на расстоянии до 30-50 м, а также укрепленным металлом противоударным корпусом. Такие камеры монтируются под навесами, на фасадах или столбах.
- Внутренние – компактные, легкие, обычно поворотные (можно менять угол обзора через приложение). Они рассчитаны на установку в помещениях, не защищены от влаги и вандализма, но обеспечивают хорошую видимость.
Выбрать количество и место камер нужно заранее. Можно составить примерный план помещения или участка, отметить на нем зоны, где нужно наблюдение. Количество будет сильно зависеть от особенностей места, поэтому следующие значения очень примерные.
Для квартиры обычно достаточно 1-3 камер – в коридоре, гостиной и у входа. Для дома или участка – 3-6 камер: у ворот, на фасаде у двери, для контроля двора или гаража.
При установке важно учитывать освещение и направление объектива: камеры не должны смотреть прямо на солнце или источники света, иначе появятся блики и пересвет. Оптимальная высота установки – 2.5-3 метра, чтобы обзор был хорошим, а вандалы не могли легко добраться до устройств.
При выборе камеры стоит учитывать несколько ключевых параметров. Разрешение определяет детализацию изображения: для большинства задач достаточно Full HD (1080p), а для больших территорий лучше выбрать 2K или 4K. Угол обзора влияет на охватываемую площадь – широкоугольные модели (100-120°) позволяют видеть больше, но могут слегка искажать картинку, тогда как камеры с узким углом дают более точное изображение. С регулировкой наклона и поворота можно менять направление камеры, в том числе через приложение. Важно и наличие ночной съёмки: инфракрасная подсветка обеспечивает видимость в темноте на расстоянии 10-30 метров, а функция «день/ночь» автоматически переключает режимы. Наличие динамиков позволяет слышать происходящее и может дополняться детекцией шума.

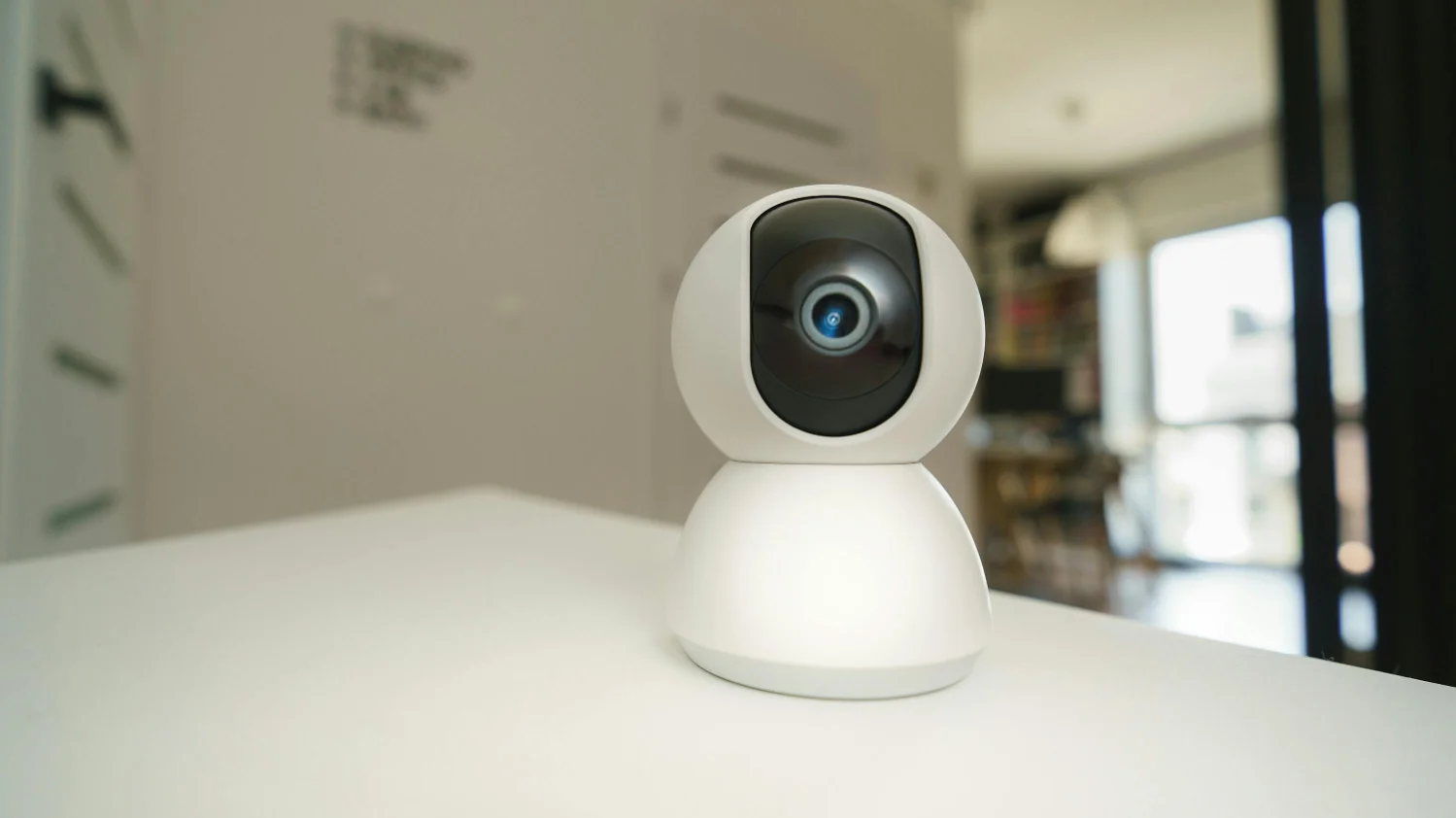

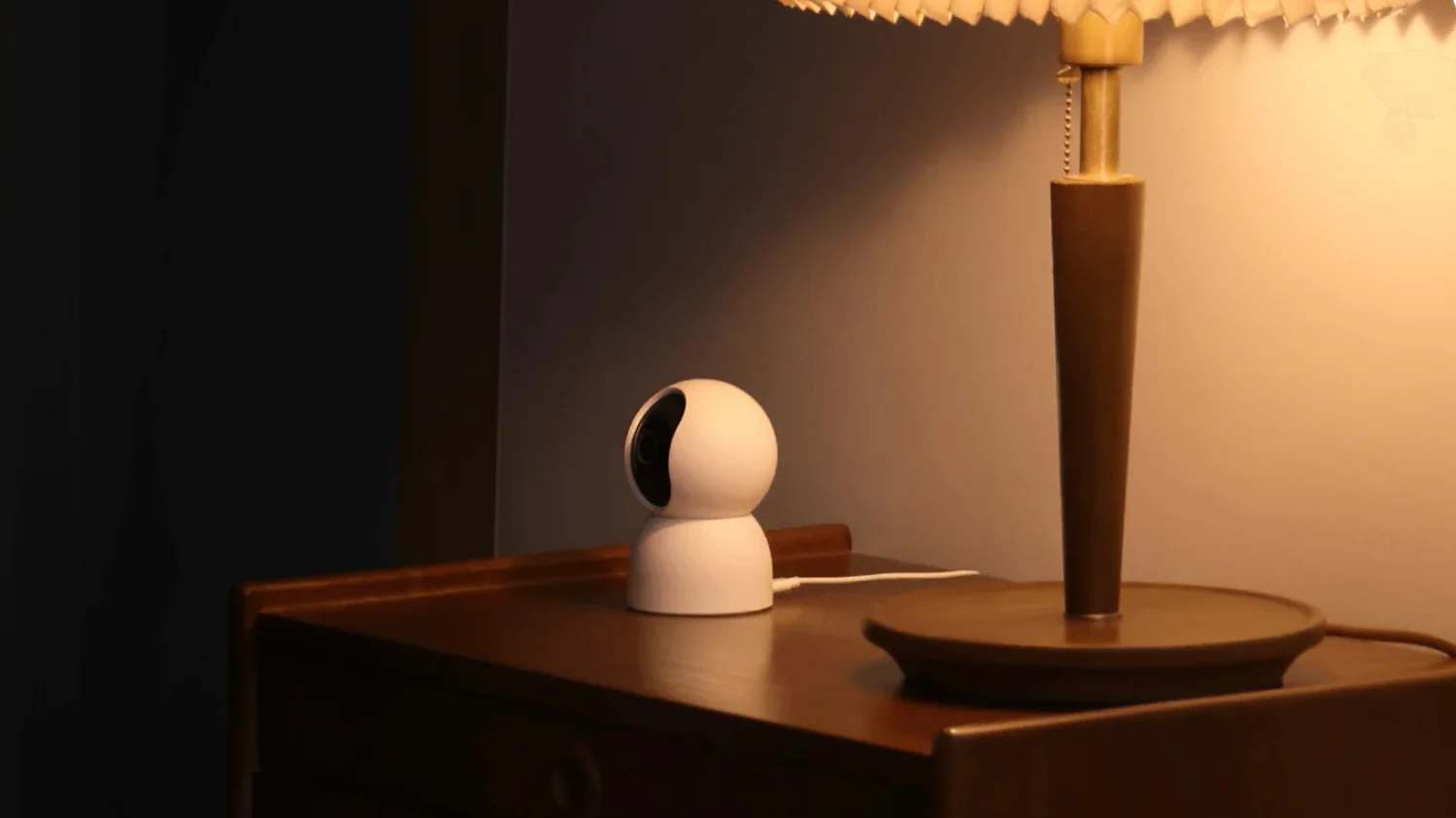

IP-камеры – самое простое и удобное решение для видеомониторинга. Можно найти немало бюджетных моделей, как внутренних:

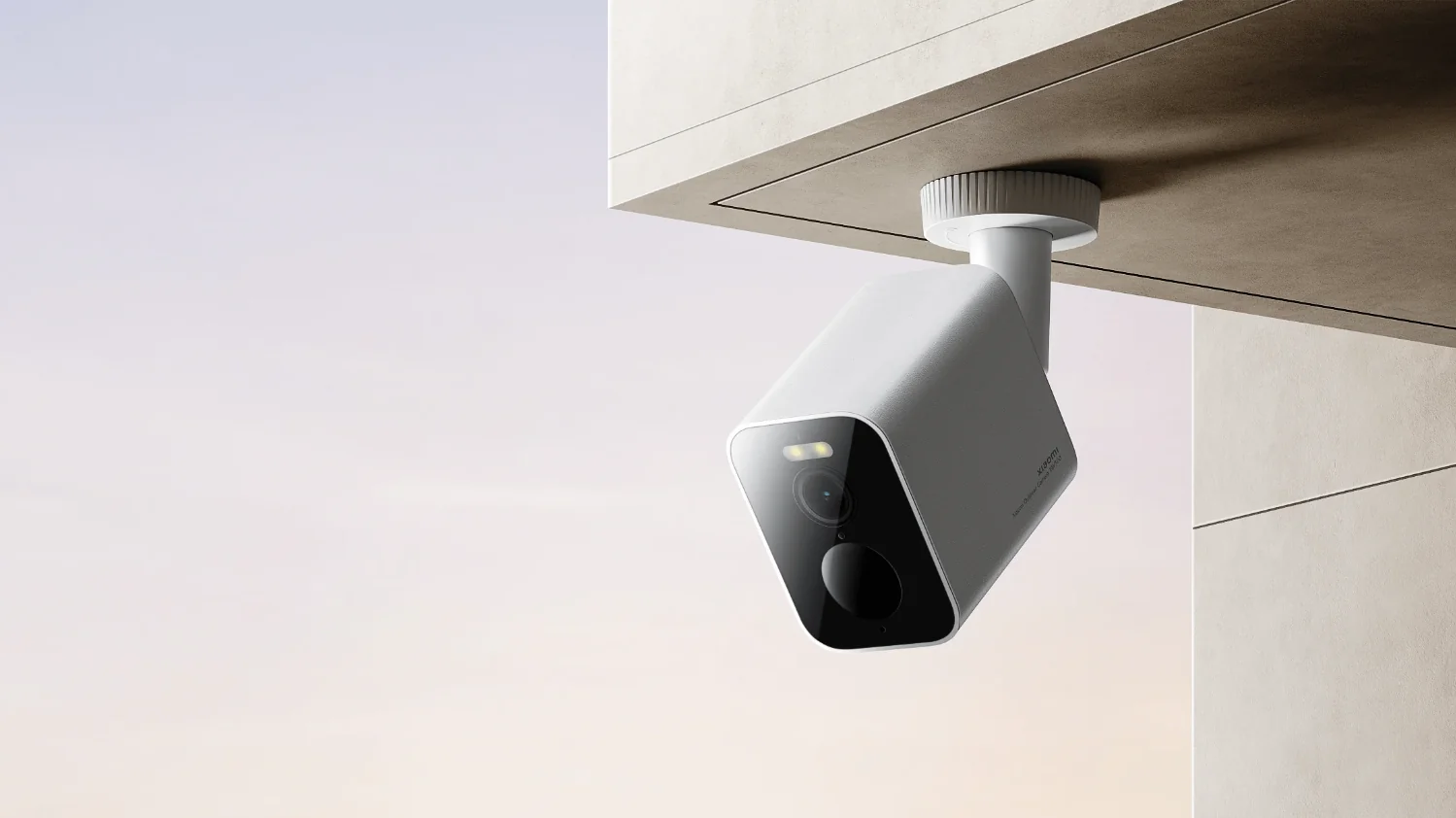

так и внешних:
Видеорегистратор
Видеорегистратор отвечает за прием сигнала, его обработку, хранение и управление камерами. Но в бюджетных домашних системах его наличие не всегда обязательно. Если у вас одна или две IP-камеры, можно обойтись без регистратора. Современные модели имеют сразу передают видео в облако или напрямую на смартфон. Это очень удобно, если у вас гараж или офис и есть возможность оперативно отреагировать на взлом: камера включится по звуку и движению, отправит вам в социальную сеть или приложение оповещение, а вы сможете сразу же посмотреть, что происходит на охраняемой территории.
Если же планируется система с несколькими камерами (три и более), с регистратором будет удобнее. В этом случае лучше выбрать сетевой видеорегистратор (NVR). Он объединяет все IP-камеры в единую сеть, синхронизирует запись, позволяет просматривать все каналы на одном экране и сохранять архив на жестком диске. Подключение и питание (если есть PoE) осуществляется по витой паре.
Количество каналов (портов коммутатора) указывают в характеристиках: 4, 8, 10,16. Лучше брать с запасом: если сейчас 4 камеры, выбирайте NVR на 8 каналов, чтобы при необходимости расширить систему.
Для аналоговых систем применяется DVR (Digital Video Recorder), но в современных домашних установках чаще используются именно NVR – они гибче и дают лучшее качество изображения.

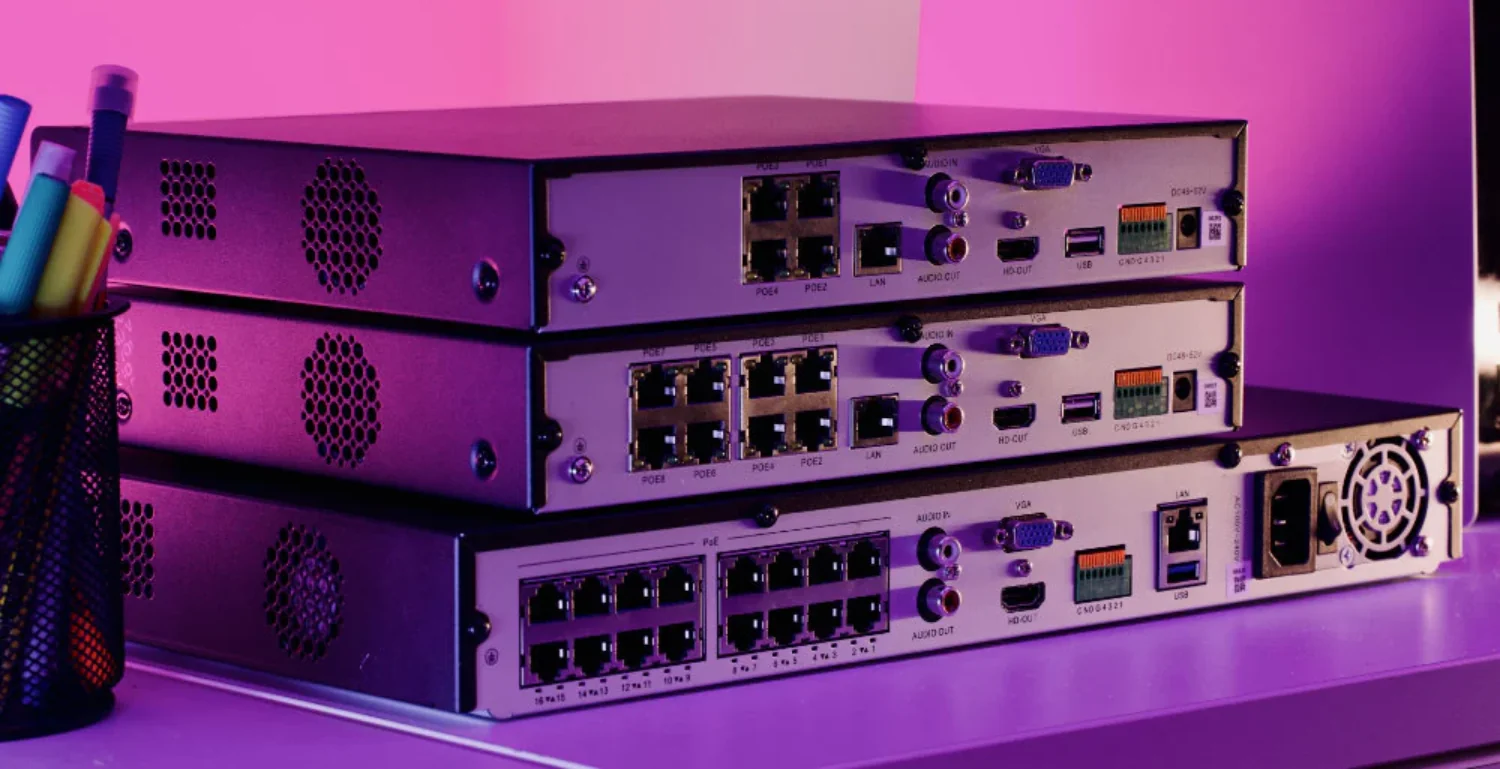

Для бюджетной системы с IP-камерами подойдет недорогой NVR-видеорегистратор. Вот несколько неплохих вариантов:
Накопитель
Записанное видео можно хранить на жестком диске, карте памяти или в облаке. Выбор зависит от масштаба системы и наличия интернета.

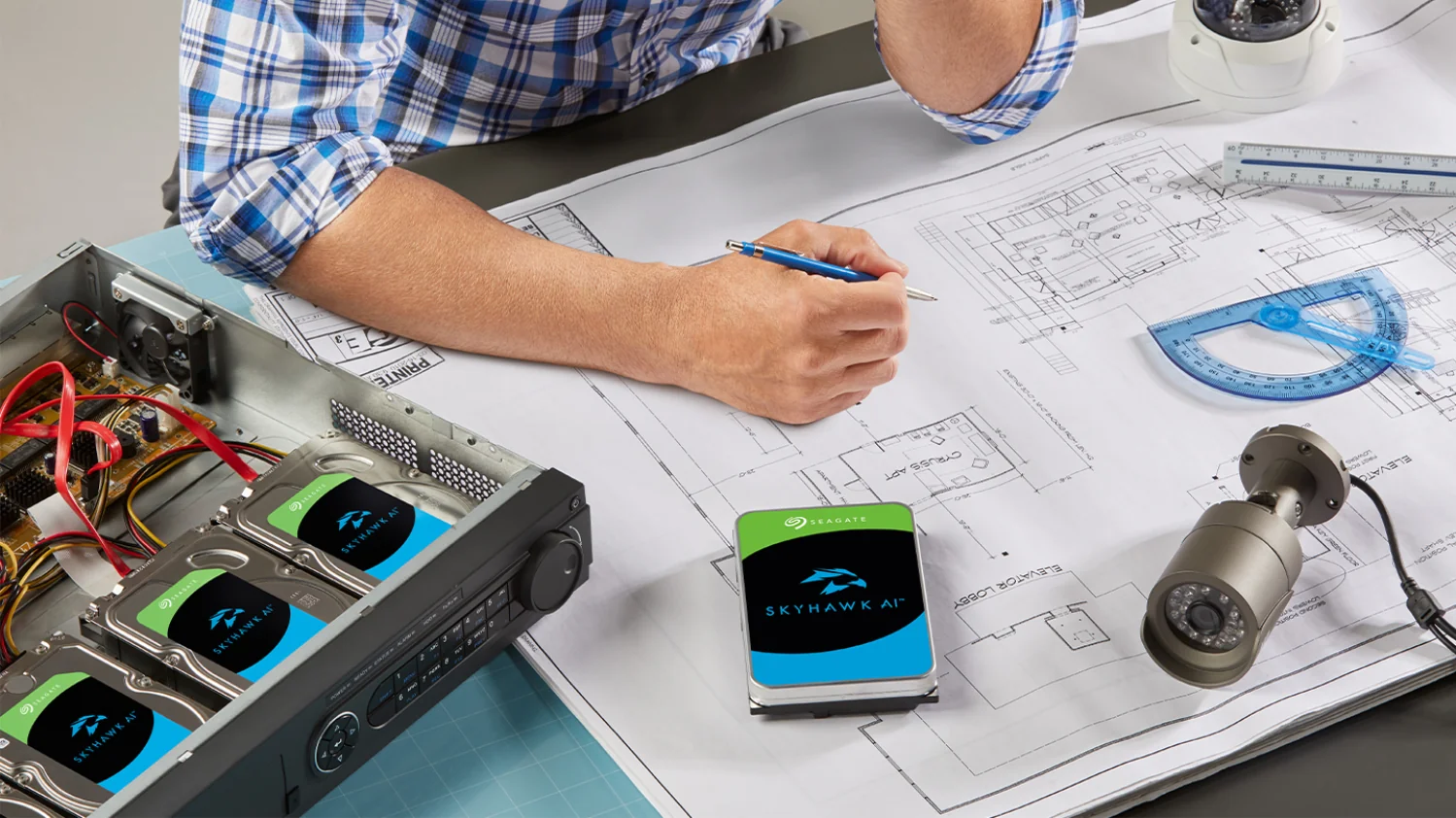

Жесткий диск (HDD)устанавливается в видеорегистратор. Это самый надежный и экономичный вариант для долговременного хранения большого архива. У некоторых производителей HDD есть специальные серии под видеонаблюдение: WD Purple, Seagate SkyHawk. Они рассчитаны на высокие нагрузки в течение всего года и запись сразу с неско льких источников. Объем 1 ТБ хранит примерно 10-14 дней записи с 4 камер в Full HD при непрерывной съемке. При записи только по движению архив может сохраняться месяц и дольше.
Карта памяти используются в одиночных IP-камерах. Обычно поддерживается объем до 128 или 256 ГБ. Этого хватает на несколько дней видео, но старые записи перезаписываются по кругу.
Некоторые камеры поддерживают загрузку видео в облачное хранилище. Если вдруг устройство украдут или повредят, архив все равно останется доступным онлайн. Однако облачный сервис часто требует подписки.
Карты памяти обычно идут в комплекте с камерой, а вот несколько вариантов жестких дисков:
Устройства вывода изображения
После установки важно решить, где вы будете просматривать изображение.
Если используется видеорегистратор, можно подключить монитор или телевизор через HDMI или VGA. Подойдет даже недорогой офисный монитор. В настройках регистратора выбирается режим отображения – одна камера, несколько окон или автоматическое переключение. Если есть старый ноутбук или ПК, можно подключить их – так даже удобнее управлять программой и архивом, но их сложнее спрятать за навесным потолком.
Но самый простой и бюджетный способ – через смартфон: все современные IP-камеры синхронизируются с приложением (оно может быть фирменным или универсальным, как XMEye). В нем можно видеть картинку в реальном времени, просматривать архив, управлять поворотом камеры, получать уведомления о движении.
Если все-таки хотите установить монитор, подойдет самая дешевая на момент написания статьи модель с нашего маркетплейса – ExeGate EB2200 EX294423RUS.
Питание и передача сигнала
Надежное питание – один из важнейших элементов системы. Без него даже самая дорогая камера работать не будет стабильно.
Для питания IP-камер может использоваться адаптер или общий блок питания 12 В 1-2 А. Но чаще используется PoE-коммутатор – устройство, которое одновременно подает питание и сеть по одному кабелю Ethernet. С ним монтировать видеонаблюдение гораздо проще: не нужно тянуть отдельные провода для питания, достаточно одного сетевого кабеля категории Cat5e или Cat6. Главное – убедиться, что и камера, и регистратор поддерживают PoE.
При уличной установке желательно предусмотреть защиту от влаги и скачков напряжения, особенно если питание идет по длинному кабелю. Можно использовать кабель-каналы или спрятать проводку в стену.

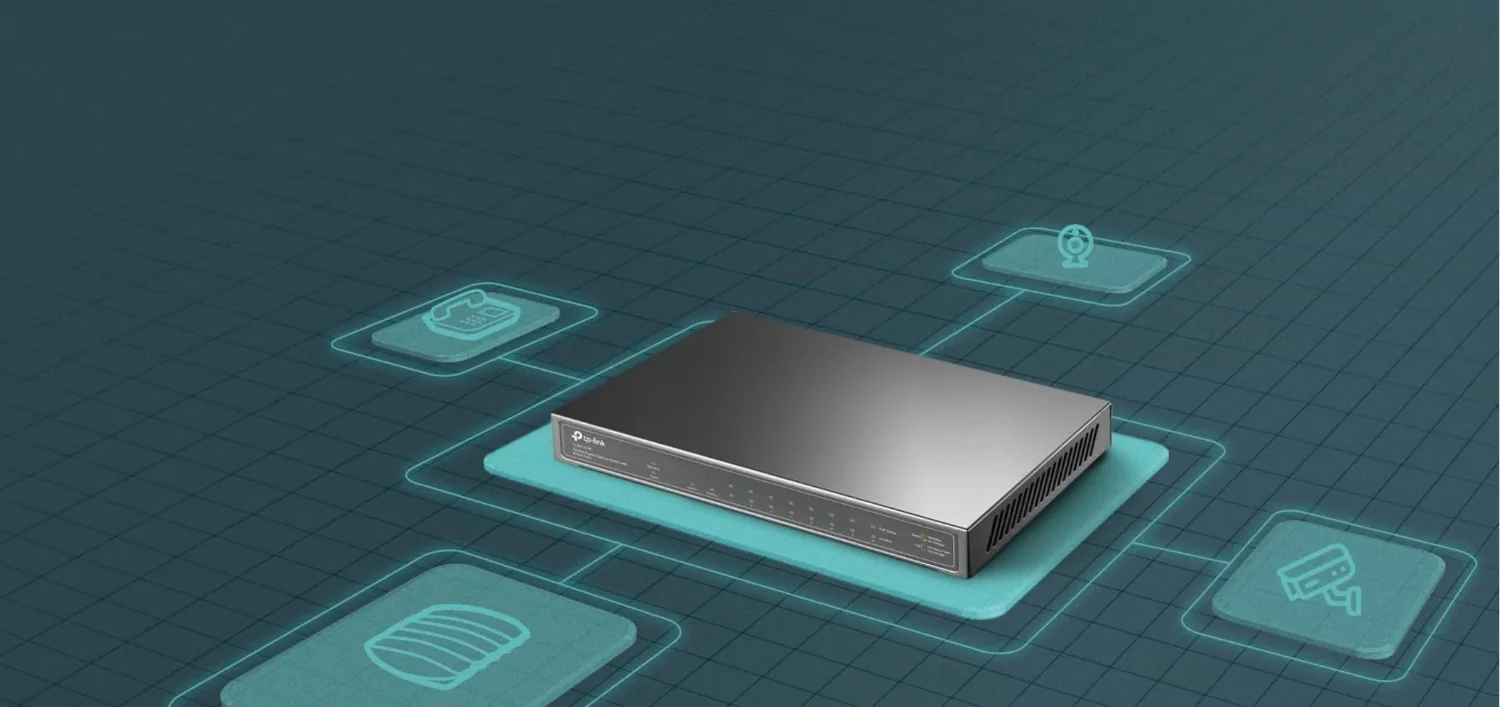

Примеры бюджетных PoE-коммутаторов с разным количеством портов:
Варианты систем видеонаблюдения
- IP-камеры + PoE-коммутатор. Самая простая и недорогая система. От каждой камеры прокладывается витая пара к месту установки PoE-коммутатора, который соединяется с роутером. Через один кабель подается и питание, и сигнал, поэтому тянуть отдельные провода не нужно. После подключения камеры автоматически определяются в приложении, где их можно настроить и смотреть онлайн. Все оборудование помещается в щиток, питание подается от одной розетки.
- IP-камеры + PoE-коммутатор + NVR-видеорегистратор. Для нескольких камер удобнее добавить NVR. Устанавливается он рядом с коммутатором и роутером. Камеры подключаются по витой паре, коммутатор – к регистратору, а тот к монитору. В настройках указываются IP-адреса камер, расписание записи и параметры архива. Жесткий диск монтируется в корпус NVR, питание подключается через один сетевой удлинитель. После включения вся система работает автономно, а просматривать видео можно локально или через интернет.
- Сборка без интернета. Если сети нет, камеры можно соединить с видеорегистратором напрямую через PoE-коммутатор или записывать видео на карту памяти. Монтаж тот же – камеры по периметру, кабели в гофре, питание от адаптеров 12 В или PoE. NVR хранит видео на HDD, а просмотр ведется через подключенный монитор. Для надежности ставят ИБП, чтобы система не выключалась при сбое питания. Такой вариант полностью независим и подходит для дачи или стройплощадки.
